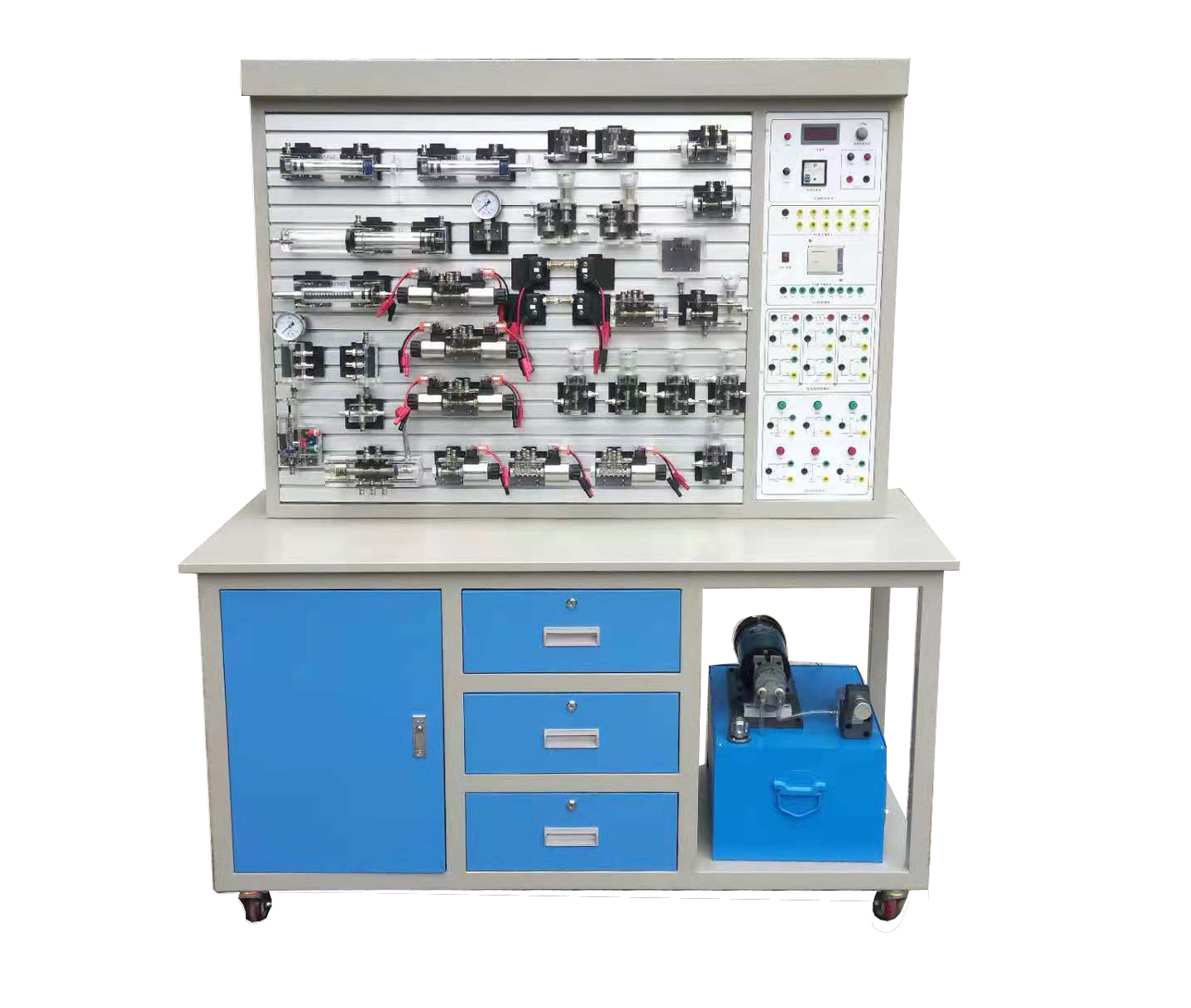

透明液壓PLC控制綜合實驗實訓裝置BC-YY02E學校教學試驗臺實訓臺
本公司可按用戶要求定制定做產品。
一、概述
透明液壓PLC控制綜合實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓PLC控制實訓設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解電、液各自具有的特點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。液壓實訓電氣主控單元配備1套PLC控制與1套繼電器控制，簡單實用。
二、實驗臺組成
該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便。基本配置為；液壓實驗元件1套，液壓實驗PLC控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）
本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
液壓透明主要技術參數：
一、主要技術參數
1、電源：AC220V允差±l0%，50Hz；
2、直流電源輸入AC220V 輸出DC24V/3A
2、裝置容量：≤1kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×800mm×1750mm
6、液壓泵站：
（1）系統額定壓力0.8MPa；
（2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量
齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速范
圍0－1500r/min，外型尺寸：530mm×350mm×400mm
（3）油箱：公頃容積30L；附有油溫液位計、過濾器、空氣濾清器、耐震壓
力表，
7、液壓元件：
采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配
有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，
而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
8、電器控制單元：
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路DC輸入／8路繼
電器輸出。
（2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕
模塊，液壓元件獨立模塊等。
9、電磁換向閥：AC24V .吸力3mpa
二、主要特點
1、液壓傳動與PLC控制綜合實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比
較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控單向閥的閉鎖回路。
4、壓力調定回路。
5、用行程開關控制的順序動作回路。
6、用減壓閥的減壓回路。
7、串聯液壓缸的同步回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、PLC編程軟件學習和使用
18、PLC與計算機的通訊，在線調試、監控
19、PLC控制的液壓基本回路實訓（優化控制）
五、透明液壓PLC控制實訓裝置清單
序號 | 名 稱 | 型 號 | 數量 | 備注 |
1 | 實訓桌 |
| 1張 |
|
2 | 實訓臺 |
| 1臺 |
|
3 | PLC主機模塊 | FX1S-20MR | 1塊 |
|
4 | 電源模塊 |
| 1塊 |
|
5 | 繼電器控制模塊 |
| 1塊 |
|
6 | PLC控制按鈕模塊 |
| 1塊 |
|
7 | 雙作用油缸（帶行程撞塊） | 透明元件 | 2只 |
|
8 | 二位二通電磁換向閥 | 透明元件 | 1只 |
|
9 | 二位四通電磁換向閥 | 透明元件 | 2只 |
|
10 | 三位四通電磁換向閥（O型） | 透明元件 | 1只 |
|
11 | 三位四通電磁換向閥（H型） | 透明元件 | 1只 |
|
12 | 單向閥 | 透明元件 | 1只 |
|
13 | 液控單向閥 | 透明元件 | 1只 |
|
14 | 溢流閥（直動式） | 透明元件 | 1只 |
|
15 | 三位五通手動換向閥 | 透明元件 | 1只 |
|
16 | 節流閥（直動式） | 透明元件 | 1只 |
|
17 | 調速閥 | 透明元件 | 2只 |
|
18 | 順序閥 | 透明元件 | 1只 |
|
19 | 減壓閥 | 透明元件 | 1只 |
|
20 | 壓力表 | 透明元件 | 2只 |
|
21 | 三通接頭 | 透明元件 | 2只 |
|
22 | 四通接頭 | 透明元件 | 3只 |
|
23 | 行程開關（常開） |
| 2只 |
|
24 | 行程開關（常閉） |
| 2只 |
|
25 | 透明液壓皮管 |
| 18條 |
|
26 | 油盤 |
| 1只 |
|
27 | 油箱 |
| 1只 |
|
28 | 空氣過濾器 |
| 1只 |
|
29 | 吸油過濾器 |
| 1只 |
|
30 | 油溫液位計 |
| 1只 |
|
31 | 機泵組 |
| 1套 |
|
32 | 液壓油 |
| 1壺 |
|
33 | 電磁閥通用連接線 |
| 3條 |
|
34 | 壓力繼電器插頭線 |
| 1條 |
|
35 | 編程電纜（三菱） |
| 1條 |
|
36 | 工具 |
| 1套 |
|
37 | 快速油接頭 |
| 5只 |
|
38 | 液壓傳動實訓說明書 |
| 1冊 |
|
39 | PLC編程軟件、程序 | 光盤 | 1盤 |
|
40 |
|
|
|
