FX5U三菱PLC實訓臺TGJF53CQ教學實驗臺可編程控制器培訓考核裝置

三菱FX5U PLC實訓臺包括了全套硬件、 PLC編程軟件、觸摸屏軟件、通訊、電氣圖紙、配套的觸摸屏程序及PLC程序 、PLC實訓臺使用說明書， PLC編程視頻教程等+20多年經驗的自動化高級工程師老師指導學習技術支持，學會為止，所有部件質保期3年。

    不含電腦！

可做FX5U PLC實驗：

1.PLC觸摸屏軟件的安裝
2.PLC通訊設置實驗
3.PLC程序下載實驗
4.觸摸屏通訊設置實驗
5.觸摸屏程序下載實驗
6.PLC輸入點位顯示實驗
7.PLC輸出點位控制實驗
8.啟保停實驗
9.觸摸屏上設計按鈕指示燈實驗
10.觸摸屏上設計數字輸入數字顯示實驗
11.開關量輸入輸出編程練習
12.按鈕輸入輸出與強電元件的使用實驗
13.四則運算指令，傳送，比較指令編程練習
14.定時器實驗
15.計數器實驗
16.步進接線、細分、電流調節、脈沖指令
17.步進電機絲桿滑臺原點搜索控制實驗
18.步進電機相對定位控制實驗
19.步進電機絕對定位控制實驗
20.溫度檢測控制實驗
21.模擬量編程
22.溫度PID控制實驗
23.觸摸屏PLC控制變頻器電機啟動停止實驗
24.觸摸屏PLC變頻器編碼器閉環控制電機移動定位實驗
25.流量檢測控制實驗
26.稱物體重量實驗
27.伺服參數設置，手動控制、位置控制、轉速控制
28.伺服電機正反轉控制實驗
29.伺服電機旋轉定位觸摸屏控制實驗
30.氣缸電磁閥控制實驗
31.氣缸磁性開關檢測實驗
32.光電開關檢測聲光報警器實驗

。。。。。。等，以上是實物實驗，還可以自已另開發其它實驗在觸摸屏上面輸入及顯示。

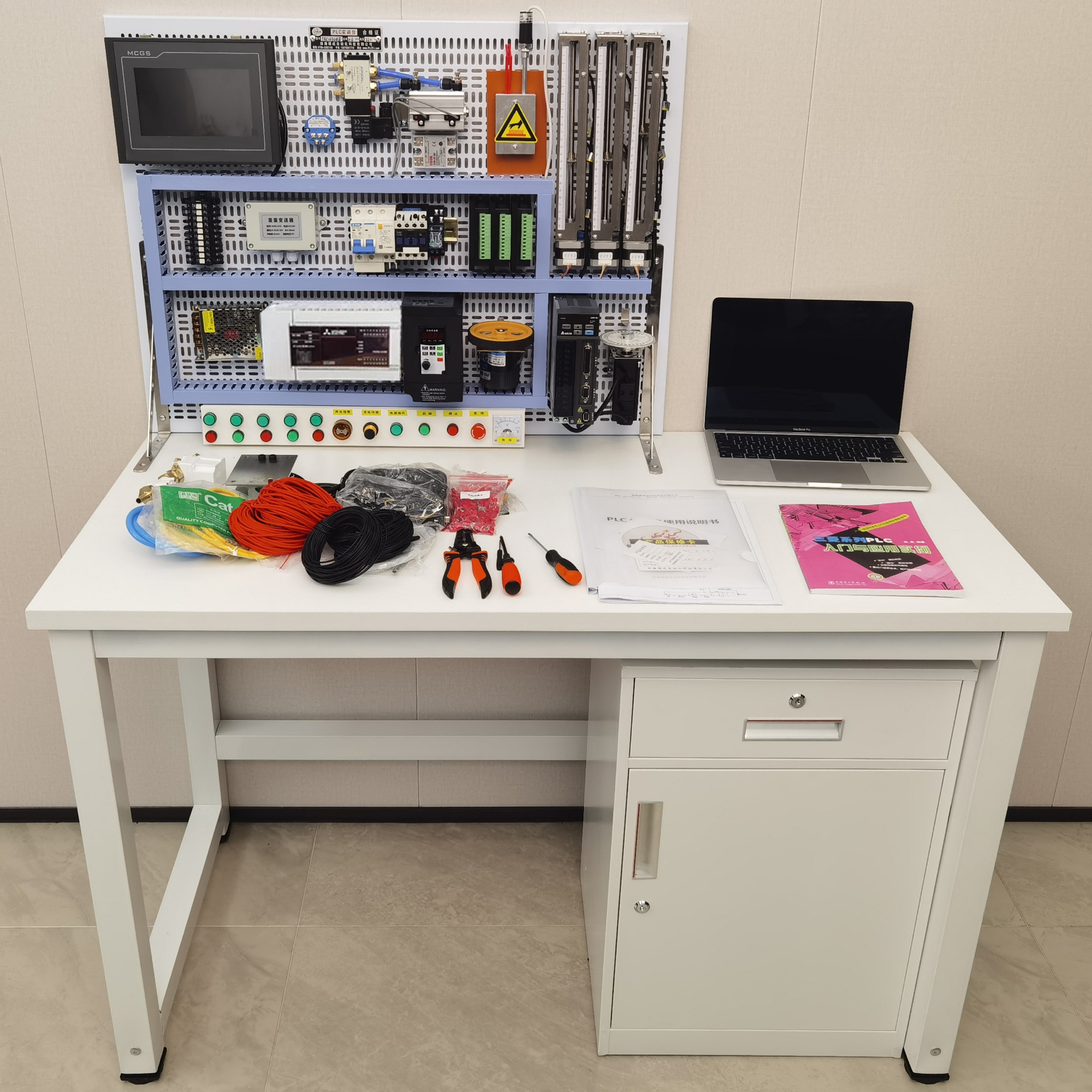

PLC實訓臺

桌子：尺寸1200X600X740mm, 其它尺寸咨詢客服，厚板臺面，加厚方鋼框架式，桌面右側可放置一臺電腦進行編程操作，電腦自備。柜子：650X440X390mm, 1個抽屜1個柜子，均帶鎖，可存放文件資料和部件等。

網板：

• 尺寸600X800mm, 其它尺寸咨詢客服，

• 1.7mm厚鋼板高強度，四周折彎兩道20mm，不易變形！

• 外面噴塑白色，

• 沖二橫二豎長孔，

• 孔是長孔尺寸5X15mm，

• 配有快速拆裝的膨脹塑料座和螺絲。

本PLC實訓機不帶電腦，電腦自備。

    請注意：帶氣動套件的學習機需要用戶自備壓縮空氣氣源，否則電磁閥氣缸不能動作。

請注意本學習機型號帶有字母F51與F53的區別是：

   F51：采用原裝三菱PLC型號FX5U 32MT，帶有1套步進軸（包括1個步進驅動，1個步進電機，1個絲桿滑臺，3個接近傳感器）。

   F53：采用原裝三菱PLC型號FX5U 32MT， 帶有3套步進軸（包括3個步進驅動，3個步進電機，3個絲桿滑臺，9個接近傳感器）。

   另設計有防漏電保護開關，多重保障更安全！

細節：

原理介紹：

威綸觸摸屏介紹：

臺達伺服系統100W ：支持伺服啟動、異常重置、增益切換、脈沖清除、零速度箱控制、扭矩/位置混合模式、正反方向運轉扭矩限制、電子齒輪輸比分子、脈沖輸入禁止、速度選擇等, 99新

克瑞斯伺服系統750W：

2021最新升級增加19G容量FX5U PLC MP4高清視頻教程的下載鏈接中的文件夾：

MP4高清視頻教程:

工程例程：
