TDPX12CQ西門子1200 PLC實訓臺電工PLC兩用實驗臺

本公司可按用戶要求定制定做產品。

一、電工實訓概述

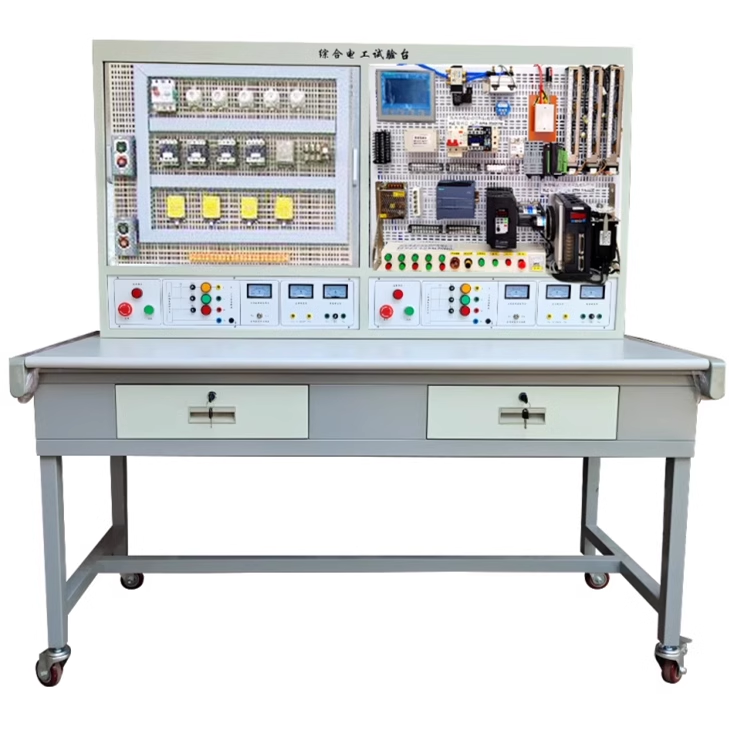

 電工PLC智能控制套裝（雙組型）主要由實訓桌、網孔板、實訓元器件（也可自購）組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、plc觸摸屏編程學習、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。

二、特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、智能控制套裝配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行電工PLC實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。

5、外形尺寸：1600mm×700mm×1600mm.

  所有部件質保期3年。

  免費送視頻資料，有空隨時看都可以不限制，不需開通會員，不需授權，不需權限，不需限時，不需在線學習上課。。。那樣做會被綁定限制您自由。我們這些資料一直有效！免費更新！

贈送西門子博圖TIA編程軟件和授權：

贈送《PLC實訓臺使用說明書》、《PLC實訓臺電氣圖紙》和PLC編程書：

四、電工實物配件清單：

六、PLC實訓部分的配置說明如下：

PLC、彩色觸摸屏、PLC編程電纜、觸摸屏與PLC通訊電纜、開關電源、漏電開關、步進驅動器、步進電機、絲桿滑臺及刻度尺、接近開關、溫度傳感器、變送器、干燒型電加熱器、固態繼電器、變頻器、三相電機、旋轉編碼器、傳動輪、電機與編碼器支架、稱重傳感器、重量變送器、伺服驅動器、伺服電機、伺服接插件及電纜、刻度盤、指針、流量傳感器、流量控制閥、氣動套件、5口交換機、指示燈、按鈕 、電阻、接觸器、繼電器、光電開關、電壓表、報警器、按鈕盒、接線排、線槽、卡軌、線鼻子、電線 、電源線、線號、標識、標簽、電工雜件、PLC和觸摸屏的編程軟件、圖紙、程序、軟件光盤視頻資料、學習指導技術支持質保期3年。

要求

1、 采用原裝西門子CPU 1212  DC/DC/DC，

2、 采用原裝西門子觸摸屏，4.3英寸觸摸屏 + 按鍵，顯示屏TFT 真彩液晶屏，64K 色，分辨率（寬 x 高，像素）480 x 272，功能按鍵（可編程）4個，用戶內存10 MB，變量800，畫面數100，PROFINET以太網口1個

3、 變頻器定長控制：變頻器、三相電機、旋轉編碼器、傳動輪、三相電機與編碼器安裝在同一個不銹鋼支架上， 組成定長閉環控制。三相電機采用美特電機型號：21 K6A

4、 電加熱器：采用干燒型的，不能用燒水式的加熱方式。干燒式鋁制加熱塊80X55X20MM，固定在實訓臺里面加熱。電壓220V, 功率100W，耐壓值：1800V/S。絕緣值：200MΩ。電加熱器帶有耐高溫隔熱板，間隔20mm，整個固定在網板上面。

5、 絲桿滑臺：生產廠家博成，外形尺寸280X40mm，有效行程210mm, 支架采用全不銹鋼一次成型，拉絲發亮處理。絲杠：不銹鋼T8， 螺距2mm，導程8mm 。螺母雙切邊T8黃銅螺母，滑塊帶指針。接近開關支架與本支架是一體的。帶有刻度尺。

6、 步進電機：采用日本信濃電機STP-43D1034。1.8度/STEP。2.1Ω。 電機體積42X42X34mm, 軸長20mm, 軸徑5mm。

7、 變頻器：FURUN ,型號VF100-2004,額定功率400W。帶操作面板，面板帶有旋鈕，輸入：1PH 220V  50/60HZ。輸出：3PH 220V 0-400HZ，尺寸142X86X112mm

8、 觸摸屏與PLC與電腦可以全部用網線聯網通訊。

9、 伺服系統：臺達伺服驅動器100W，ASD-B2-0121-B ，功率100W,輸入220-230V 1PH 50/60HZ 0.69A,輸出110V, 0-250HZ, 0.9A,尺寸155X161X60mm。。臺達伺服電機100W, ECMA-C20401GS， 功率100W,輸入VAC110,輸出3000r/min,0.32Nm,  0.9A,尺寸125X39X52mm

10、 按鈕盒尺寸60X60X490mm,  固定在網板上，上面布置有聲光報警器、光電開關、指示燈、啟動按鈕、停止按鈕、急停按鈕、電壓表

11、 伺服電機必須固定在尺寸為75X45X2mm的不銹鋼安裝座上面，伺服電機軸上需要安裝一個內徑18mmx外徑80mm的刻度盤，并配有12X60mm不銹鋼指針指示。

12、 另送有學習電工技術的電工技能與實訓仿真教學系統軟件，在軟件中可以學習：電工基本常識與操作、電工儀表、照明電路安裝、電機與變頻器、低壓電器、電工識圖。在軟件里面可以進行電動機控制的看圖接線模擬仿真包含：1.三相電機帶過載保護的運轉控制 、2．三相電機聯動控制、行程控制 、3．自藕降壓起動三相電機控制 、4．接觸器Y/△啟動三相電機控制、 5．時間繼電器Y/△啟動三相電機控制 、6．三相電機機械制動控 、7．三相電機反接制動控制、8．三相電機能耗制動控制、9．接觸器控制雙速三相電機調速控制、10．電動葫蘆控制、11．三相電機繞線式電動機起動控制、12．C620車床電氣控制 、13．M7120平面磨床控制電路、14．Z535鉆床電氣控制電路、15．直流電動機調速控制、16．直流電動機制動控制、17．直流電動機正反轉控制。可以將鼠標放到器件觸點上觀察各觸點的名稱及電路符號，將鼠標放到原理圖中器件符合上可查看器件名稱和作用，按照原理圖中給出的先后順序在實物圖形中練接導線、接線是否正確會有提示，在電腦上布局接好線后，可以在電腦上模擬運行，合上電源開關，按動按鈕進行運行操作。

13、 另送有電工照明及電力拖動實訓仿真軟件 ：1單極開關控制電路試驗、2觸摸開關控制電路試驗、3感應開關控制電路試驗、4聲控開關控制電路試驗、5單極開關串聯控制電路試驗、6單極開關并聯控制電路試驗、7單極開關混聯控制電路試驗、8白熾燈并聯電路試驗、9白熾燈混聯電路試驗、10日光燈控制電路試驗、11單相電度表直接安裝電路試驗、12單相電度表間接安裝電路試驗、13 異步電動機手動單向運轉控制試驗、14異步電動機點動控制試驗、15異步電動機自鎖控制試驗、16具有過載保護自鎖控制試驗、17異步電動機單向點動起動控制試驗、18異步電動機兩地控制試驗、19異步電動機聯鎖正反轉控制試驗、20正反轉點動起動控制試驗、21雙重聯鎖正反轉控制試驗、22自動往返控制試驗、23電機延時啟動控制試驗、24自動順序起動控制試驗。

14、 PLC實訓臺必須帶有配套實物的電氣圖紙和配套的程序,

15、  帶有與PLC實訓臺配套實物的程序例子的高清視頻講解，必須是廠家自已錄制的視頻教程 , 是中文 ，內容至少包含：PLC觸摸屏編程軟件博圖TIA軟件的安裝和授權視頻教程、博圖TIA軟件下載1200PLC程序和觸摸屏程序視頻、編碼器變頻器定長控制程序講解視頻、編碼器變頻器定長程序監視控制視頻、編碼器變頻器定長控制視頻實錄視頻、步進控制PLC程序觸摸屏程序講解視頻、步進控制操作控制實錄視頻、步進控制接線說明實錄視頻、稱重 PLC程序觸摸屏程序講解視頻、稱重程序監視講解視頻、稱重系統調試校準實錄視頻、流量程序講解視頻、流量接線實錄視頻、伺服控制程序講解視頻、伺服運行參數設置實錄視頻、臺達伺服恢復出廠設置視頻、氣動程序講解視頻、氣動電磁閥原理講解視頻。以上視頻內容是打開光盤里面的百度網盤下載鏈接下載。

16、本機具有接地保護、過流過載、漏電保護功能，符合相關的國家標準。

17、 1200實訓臺可以進行以下實驗：

1. PLC觸摸屏軟件的安裝
2. PLC通訊設置實驗
3. PLC程序下載實驗
4. 觸摸屏通訊設置實驗
5. 觸摸屏程序下載實驗
6. PLC輸入點位顯示實驗
7. PLC輸出點位控制實驗
8.  啟保停實驗
9. 觸摸屏上設計按鈕指示燈實驗
10.觸摸屏上設計數字輸入數字顯示實驗
11.開關量輸入輸出編程練習
12.按鈕輸入輸出與強電元件的使用實驗
13.四則運算指令，傳送，比較指令編程練習
14. 定時器實驗
15. 計數器實驗
16.步進接線、細分、電流調節、脈沖指令
17. 步進電機絲桿滑臺原點搜索控制實驗
18.步進電機相對定位控制實驗
19.步進電機絕對定位控制實驗
20. 溫度檢測控制實驗
21. 模擬量編程
22.  溫度PID控制實驗
23.  觸摸屏PLC控制變頻器電機啟動停止實驗
24.  觸摸屏PLC變頻器編碼器閉環控制電機移動定位實驗
25.  流量檢測控制實驗
26.  稱物體重量實驗
27.  伺服參數設置，手動控制、位置控制、轉速控制
28.  伺服電機正反轉控制實驗
29.   伺服電機旋轉定位觸摸屏控制實驗
30.  氣缸電磁閥控制實驗
31.  氣缸磁性開關檢測實驗
32.  光電開關檢測聲光報警器實驗
。。。。。等等，以上是實物實驗，還可以自已另開發其它實驗在觸摸屏上面輸入及顯示。

西門子1200PLC電工兩用實訓臺型號TDPX12CQ,  PLC實訓部分的配置清單：

原理介紹示意圖：

西門子觸摸屏介紹

臺達伺服系統功率 100W  ： 支持伺服啟動、異常重置、增益切換、脈沖清除、零速度箱控制、扭矩/位置混合模式、正反方向運轉扭矩限制、電子齒輪輸比分子、脈沖輸入禁止、速度選擇等, 99成新。

送資料部分截圖：

送S7-1200編程視頻教程截圖：
