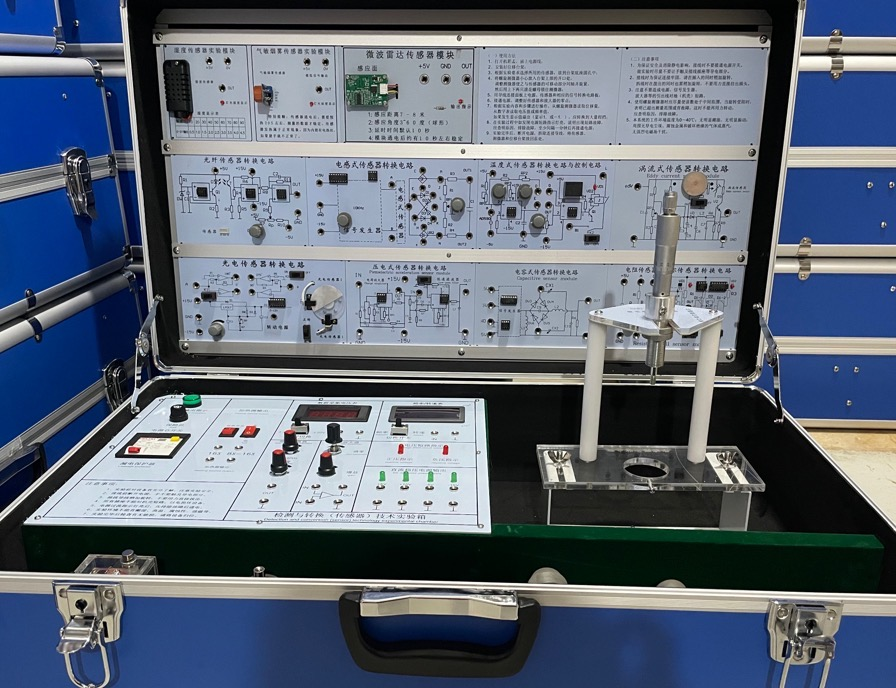

BC-GQ36C型檢測與轉換傳感器實訓箱
一、概述:
BC-GQ36C型檢測與轉換傳感器技術實訓箱是本公司最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術規范及要求：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗箱外形尺寸：650×420×260mm
三、實驗箱技術要求：
1、四組直流穩壓電源：±15V、±5V，具有斷電保護功能。一組加熱源。
2、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
3、數字式頻率/轉速表：由四位數碼管，2只發光管及頻率/轉速開關組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999 r/min。
4、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
5、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP
連續可調，最大輸出電流：0.5A（有效值0.4KHz）
6、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
7、機械式壓力表：0-40Kpa。
8、手動氣壓源：0-40Kpa。
四、振蕩器要求：
1、低頻振蕩器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
五、數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
六、傳感器種類及技術指標：
序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 1.3% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 3% |
5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 1mm | ± 3% |
7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ± 2% |
8 |
| 磁電式傳感器 |
| 0 .5V/m |
9 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ± 1.5% |
11 | 壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ± 2% |
12 | 超聲波傳感器模塊 | 超聲波傳感器 | 20-60cm | 1cm |
13 |
| MQ3氣敏傳感器 | 50-200ppm |
|
14 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ± 5% |
15 |
| 霍爾式測速傳感器 | 0-2400轉/分 | ± 1.5% |
16 |
| 渦流測速傳感器 | 0-2400轉/分 | ≤ 1.5% |
17 |
| 磁電測轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
18 |
| 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
七、實驗箱特點：
學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷 拓展。
八、傳感器實驗內容如下：
帶*為實驗為思考實驗
| 實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
| 實驗二 | 電阻式傳感器的半橋性能實驗 |
| 實驗三 | 電阻式傳感器的全橋性能實驗 |
| 實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
| 實驗五 | 電阻式傳感器的振動實驗* |
| 實驗六 | 電阻式傳感器的電子秤實驗* |
| 實驗七 | 變面積式電容傳感器特性實驗 |
| 實驗八 | 差動式電容傳感器特性實驗 |
| 實驗九 | 電容傳感器的振動實驗* |
| 實驗十 | 電容傳感器的電子秤實驗* |
| 實驗十一 | 差動變壓器的特性實驗 |
| 實驗十二 | 自感式差動變壓器的特性實驗 |
| 實驗十三 | 差動變壓器的性能實驗 |
| 實驗十四 | 激勵頻率對差動變壓器特性的影響 |
| 實驗十五 | 差動變壓器的振動實驗* |
| 實驗十六 | 差動變壓器的電子秤實驗* |
| 實驗十七 | 光電式傳感器的轉速測量實驗 |
| 實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
| 實驗十九 | 接近式霍爾傳感器實驗 |
| 實驗二十 | 霍爾傳感器的轉速測量實驗 |
| 實驗二十一 | 霍爾傳感器的振動測量實驗 |
| 實驗二十二 | 渦流傳感器的位移特性實驗 |
| 實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
| 實驗二十四 | 渦流式傳感器的振動實驗 |
| 實驗二十五 | 渦流式傳感器的轉速測量實驗 |
| 實驗二十六 | 溫度傳感器及溫度控制實驗（AD590） |
| 實驗二十七 | 磁電式傳感器的特性實驗 |
| 實驗二十八 | 磁電式傳感器的轉速測量實驗 |
| 實驗二十九 | 磁電式傳感器的應用實驗* |
| 實驗三十 | 壓電加速度式傳感器的特性實驗 |
| 實驗三十一 | 光纖傳感器的位移特性實驗 |
| 實驗三十二 | 光纖傳感器的振動實驗 |
| 實驗三十三 | 光纖傳感器的轉速測量實驗 |
| 實驗三十四 | 壓阻式壓力傳感器的特性實驗 |
| 實驗三十五 | 壓阻式壓力傳感器的差壓測量實驗* |

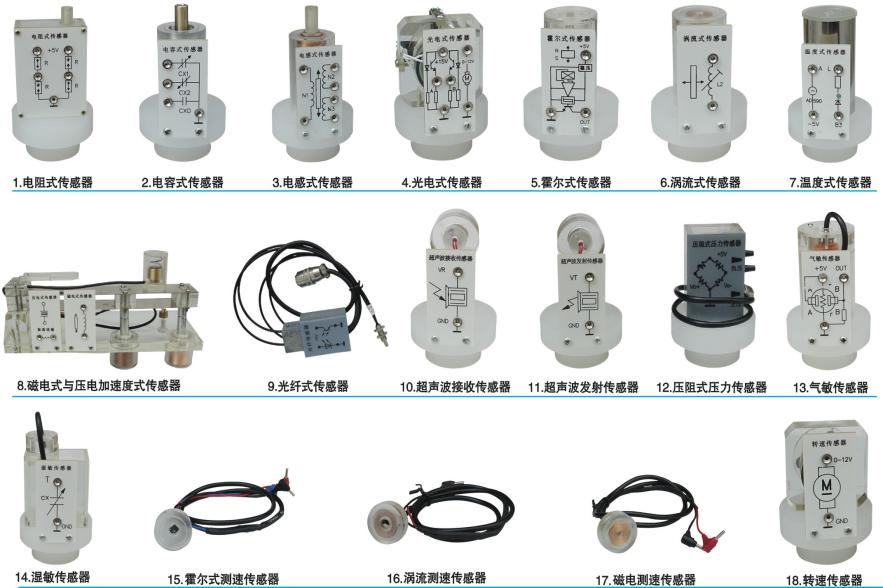

九、傳感器參考外觀：
十、傳感器實驗箱配置清單：
序號 | 器件名稱 | 單位 | 數量 | 序號 | 器件名稱 | 單位 | 數量 |
1 | 電阻與霍爾式傳感器轉換電路 | 塊 | 1 | 20 | 磁電式傳感器 | 個 | 1 |
2 | 電容式傳感器轉換電路 | 塊 | 1 | 21 | 磁電測速傳感器 | 個 | 1 |
3 | 電感式傳感器轉換電路 | 塊 | 1 | 22 | 壓電加速度式傳感器 | 個 | 1 |
4 | 光電式傳感器轉換電路 | 塊 | 1 | 23 | 光纖式傳感器 | 個 | 1 |
5 | 渦流式傳感器轉換電路 | 塊 | 1 | 24 | 壓力傳感器 | 個 | 1 |
6 | 溫度式傳感器轉換電路 | 塊 | 1 | 25 | 霍爾式測速傳感器 | 個 | 1 |
7 | 壓電加速度式傳感器轉換電路 | 塊 | 1 | 26 | 轉速傳感器 | 個 | 1 |
8 | 光纖式傳感器轉換電路 | 塊 | 1 | 27 | 測微器 | 把 | 1 |
9 | 壓力傳感器轉換電路 | 塊 | 1 | 28 | 螺絲刀 | 把 | 1 |
10 | 差動放大器轉換電路 | 塊 | 1 | 29 | 壓力表 | 只 | 1 |
11 | 音、低頻振蕩器轉換電路 | 塊 | 1 | 30 | 橡皮氣囊 | 個 | 1 |
12 | 電阻式傳感器 | 塊 | 1 | 31 | 三通管 | 個 | 1 |
13 | 電容式傳感器 | 塊 | 1 | 32 | 鐵片、銅片、鋁片各一個 | 個 | 3 |
14 | 電感式傳感器 | 個 | 1 | 33 | 溫度計0-100℃ | 條 | 1 |
15 | 光電式傳感器 | 個 | 1 | 34 | Φ8×4磁鋼 | 粒 | 1 |
16 | 霍爾式傳感器 | 個 | 1 |
| 說明書實驗指導書 | 本 | 1 |
17 | 渦流式傳感器 | 個 | 1 |
| 連接導線 | 條 | 25 |
18 | 渦流測速傳感器 | 個 | 1 |
| 數據采集連接線 | 條 | 1 |
19 | 溫度式傳感器 | 個 | 1 |
| 數據采集處理軟件 | 盤 | 1 |
